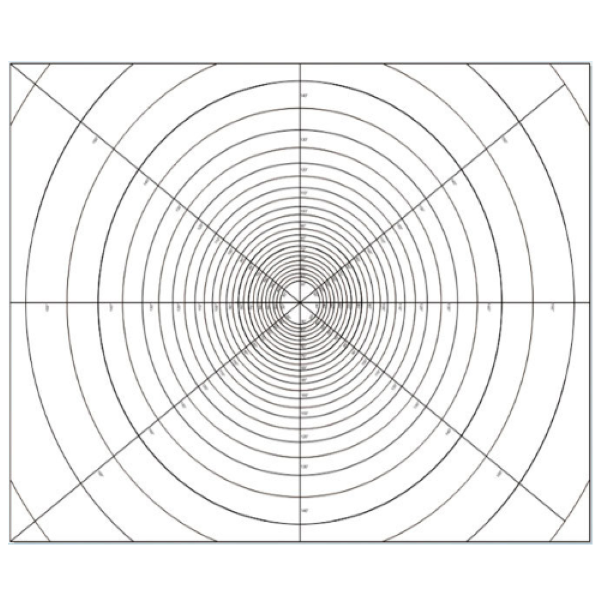

视场角测试卡FOVCHART

       视场角在光学工程中又称视场，视场角的大小决定了光学仪器的视野范围。视场角又可用FOV表示，其与焦距的关系如下：h = f*tan\[Theta]；像高 = EFL*tan (半FOV)；EFL为焦距；FOV为视场角。

1. 在光学仪器中，以光学仪器的镜头为顶点，以被测图1 视场角

       目标的物像可通过镜头的最大范围的两条边缘构成的夹角，称为视场角。视场角的大小决定了光学仪器的视野范围，视场角越大，视野就越大，光学倍率就越小。通俗地说，目标物体超过这个角就不会被收在镜头里。

2. 在显示系统中，视场角就是显示器边缘与观察点（眼睛）连线的夹角。AOB角就是水平视场角，BOC就是垂直视场角。

       视场角分物方视场角和像方视场角。一般光学设备的使用者关心视场角测量的是物方视场角。对于大多数光学仪器,视场角的度量都是以成像物的直径作为视场角计算的。如：望远镜、显微镜等。而对于照相机、摄像机类的光学设备，由于其感光面是矩形的，因此常以矩形感光面对角线的成像物直径计算视场角，也有以矩形的长边尺寸计算视场角的，计算方法可参。

       也可以使用度量的方法获得视场角参数。度量一般使用广角平行光管，因其形似漏斗，俗称：漏斗仪。测量方法如图3。在被测镜头的一端，查看广角平行光管底部玻璃平面上的刻度，读取其角度值，其最大刻度值即为该被测光学仪器的视场角。

       被测镜头可能因焦距不同，导致肉眼不能观测到刻度。可加入一片焦距适当的凸透镜作为辅助镜片察看测量结果。测量时应沿光轴方向前后移动被测镜头，直至观测的角度最大，即为该被测镜头的视场角。

相机的测量方法同上，相机测量时可察看取景窗，因数码相机的液晶屏分辨率较低，可查看相机所拍之照片。

       视场角与焦距的关系：一般情况下，视场角越大，焦距就越短。以下列举几个实例：长焦距镜头视场角窄于40°，例如：镜头焦距2.5 mm，视场角为 45°左右。镜头焦距5.0 mm，视场角为 23°左右。镜头焦距7.5 mm，视场角为 14°左右。镜头焦距10 mm，视场角为 12°左右。镜头焦距15 mm，视场角为 8°左右。

按视场角分类

标准镜头：视角45度左右，使用范围较广。

远摄镜头：视角40度以内，可在远距离情况下拍摄。

广角镜头：视角60度以上，观察范围较大，近处图像有变形。
