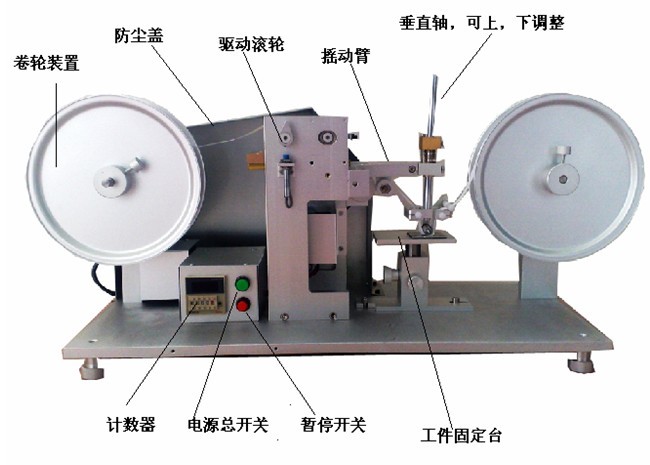

RCA耐磨耗试验机

RCA耐磨耗试验机说明书

一.磨耗测试之方式

（1）依照正常方式装上样品

（2）开启马达

（3）定时的停止马达，以手抬起摇动臂查看是否摩耗至底材，不能移动样品

（4）降下摇动臂，若测试尚未完成，开启马达继续测试

（5）注意：上述之查看方式步不会影响测试工之准确性

（6）注意：以连续式回转次数乘2.5倍，即转换为标准式回转次数

（7）         注意：有些试验者会执行试验至某一个规定回转数后即停止试验，如此可以节省时间、纸张及减少“O”形环摩耗

二．纸带安装方式

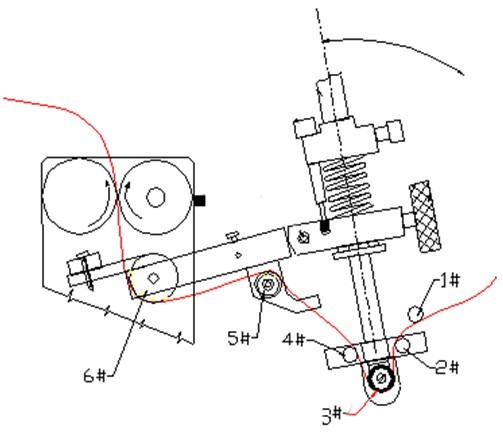

（1）启动马达，直接自供给卷轮拉出纸带，先将纸带往上穿越此两个滚轮间隙，再停止马达，依照＃1至＃6号，之次序安装纸带

（2）以右手压力滚轮中心之突出轴推向右方，左手拉住纸带之前端，将其拉出一段长度使其超越卷绕卷轮之中心轮后，再将纸带调整于滚轮之中央位置

（3）将纸张前端装入卷绕卷轮之中心轮之切口中，右手将压力滚轮推向右方，左手以逆时钟方向旋转中心轮，将纸张多绕2圈以上，卷绕于中心轮上

（4）注意：卷绕卷轮之两个固定螺丝必须旋紧，才能使卷绕卷轮转动

三．注意事项：

（1）尼龙轴承框架中之4个尼龙轴承不能夹住纸带之边缘

（2）供给卷轮亦不能妨碍纸带之转动

(3) 垂直轴角度于出厂前已固定好，适用于荷重175g之测试标准，请勿任意松开螺丝调整，任意松开调整角度将会造成荷重不标准而影响测试结果

(4) 对于耐磨耗性低之样品，（如热盖式亮光薄膜，细小面积之印刷书信字体需要执行低荷重之测试时，可以于摇动臂左侧之杠杆加入适当之重量砝码以减轻荷重为175g（重量砝码一个）

(5)为保持卷绕卷轮及供给卷轮于一定位置以便磨擦试验材料之中心线位于仪器之中心线，请勿随便更动两卷轮之后面支撑盖之位置（出厂前已固定好）

RCA耐磨耗试验机标准配件

六角板手                             1套

RCA纸带                             1卷

长尾夹                                 2个

带灯放大镜                          1个
